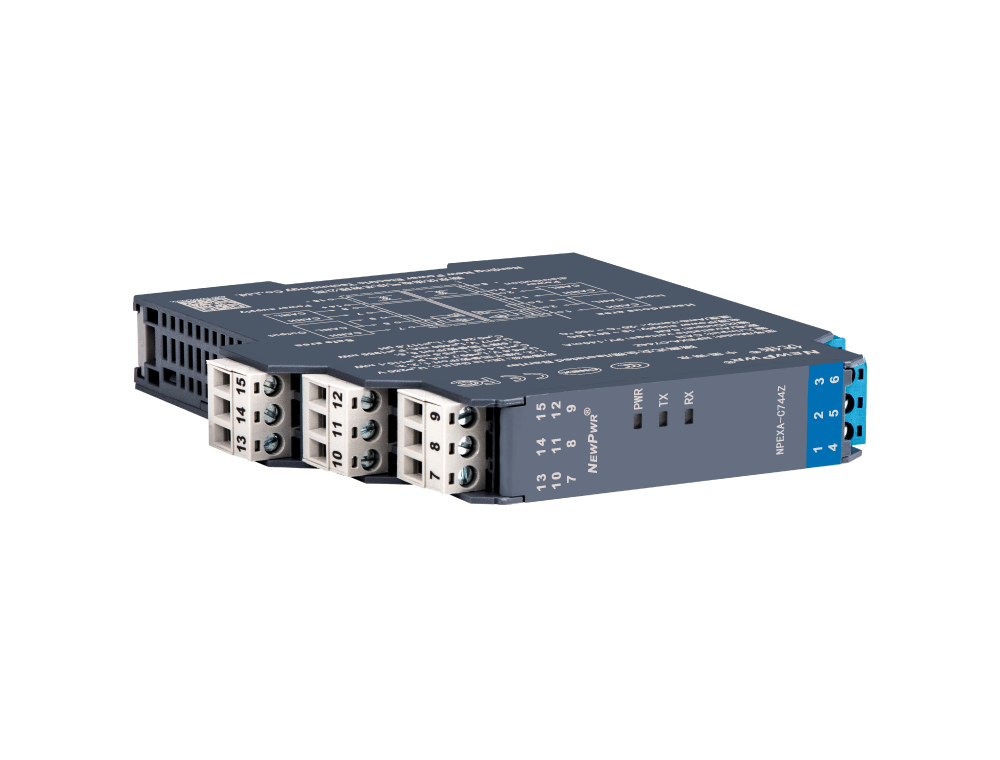

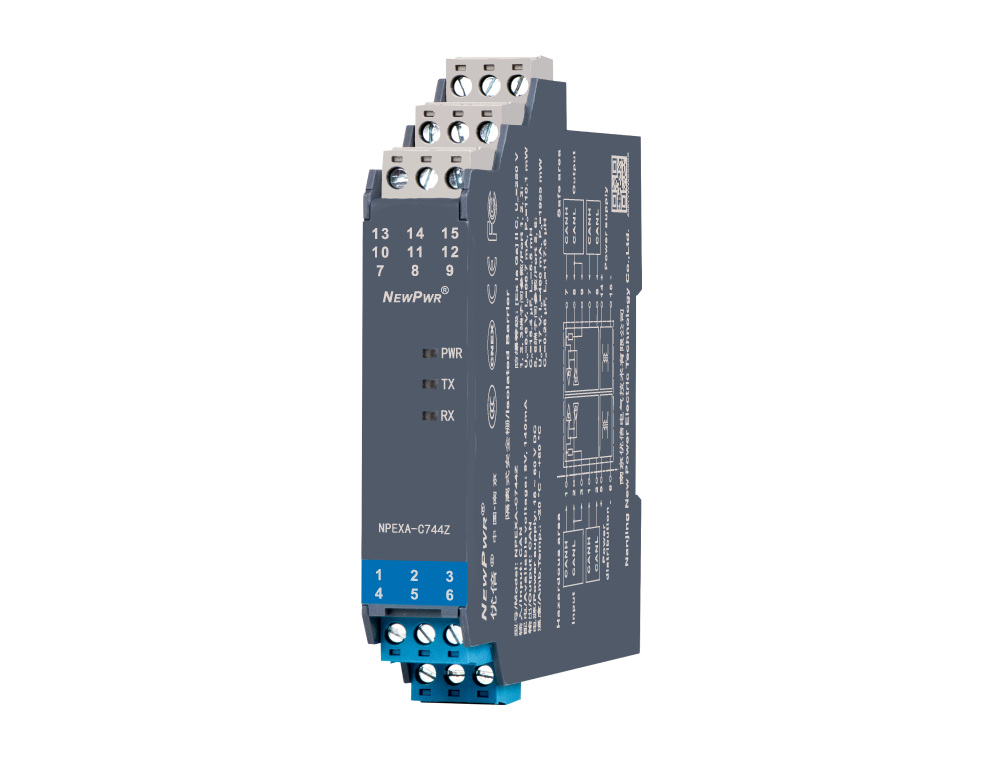

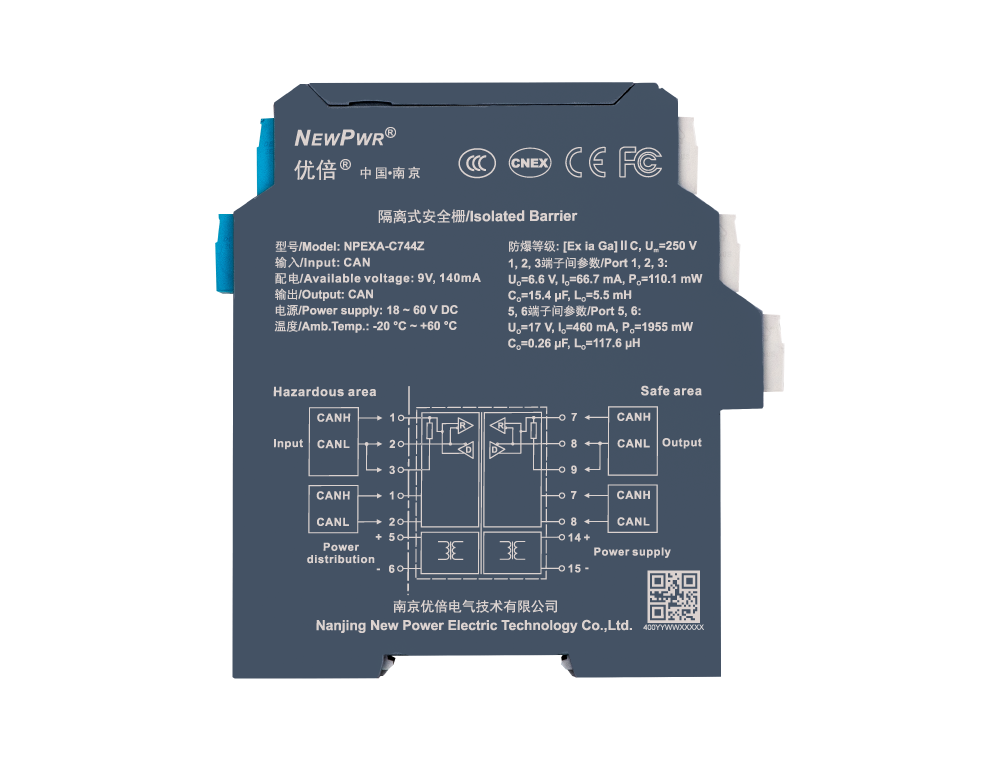

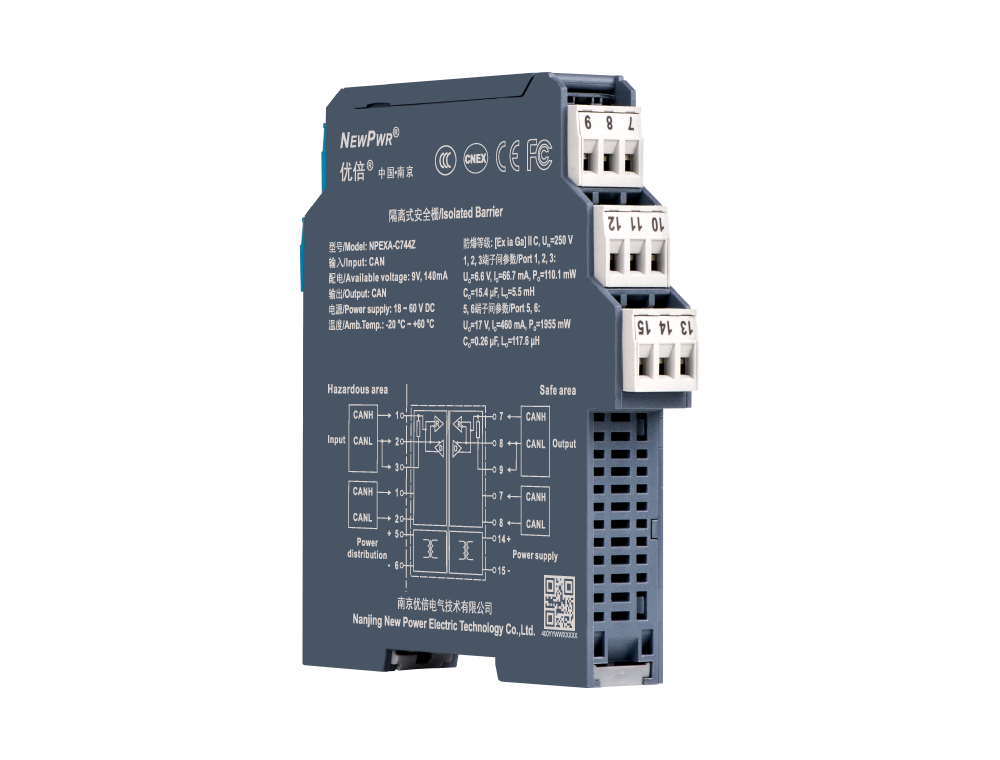

NPEXA-C744Z

数字通讯输入安全栅，，，，，，将危险区的CAN数字信号，，，，，，经隔离输出到安全区进行双向通讯，，，，，，同时向危险区的现场仪表提供隔离本安型电源。。。。。。。该产品必要独立供电，，，，，，输入、输出和电源三端隔离。。。。。。。
尊龙凯时·(中国区)官方网站 尊龙凯时·(中国区)官方网站

输入

输出

通路

供电

配电

分享
NPEXA-C744Z

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 CAN数字信号
配电电压 9V DC±10%，，，，，，140mA
输出
输出信号 CAN数字信号
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输延长 ≤ 2 μs
传输速度 ≤ 300 kbps
驱动能力 ≤ 10个尺度收发器
根基参数
工作功耗 ≤ 4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)； ；；；； ； ；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，，，，，，可衔接0区、1区、2区； ；；；； ； ；ⅡA、ⅡB、ⅡC； ；；；； ； ；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 5.88 V (1、2、3端子间)； ；；；； ； ；17 V (5、6端子间)
Io 297 mA (1、2、3端子间)； ；；；； ； ；460 mA (5、6端子间)
Po 437 mW (1、2、3端子间)； ；；；； ； ；1955 mW (5、6端子间)
Co 43 μF (1、2、3端子间)； ；；；； ； ；0.26 μF (5、6端子间)
Lo 0.3 mH (1、2、3端子间)； ；；；； ； ；117.6 μH (5、6端子间)
