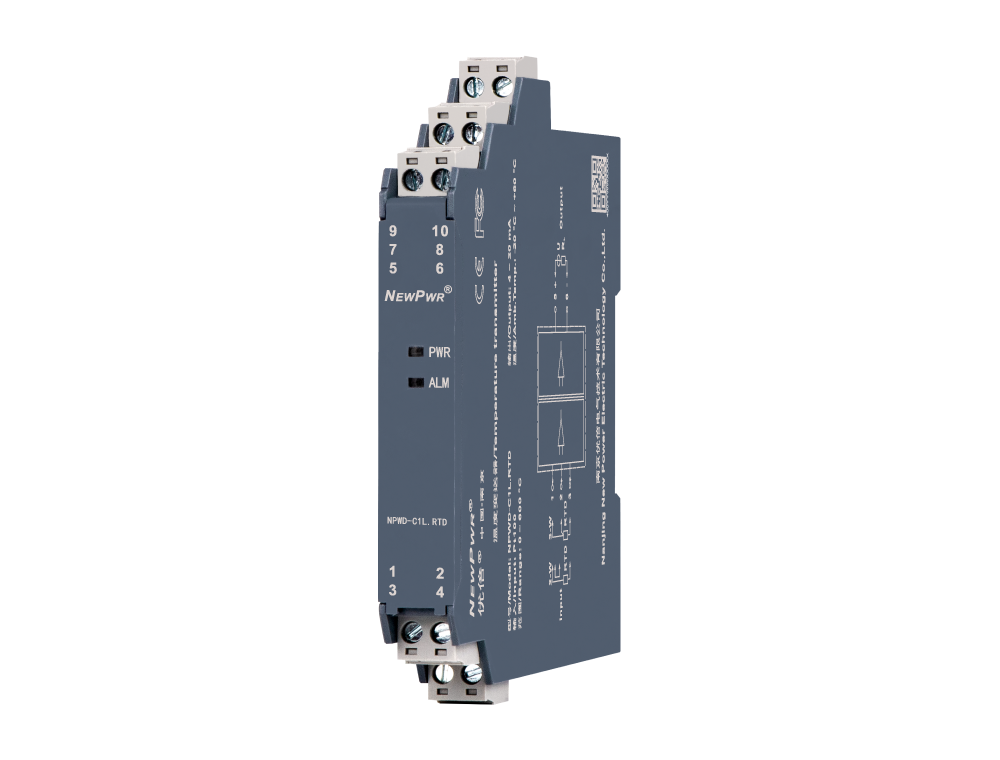

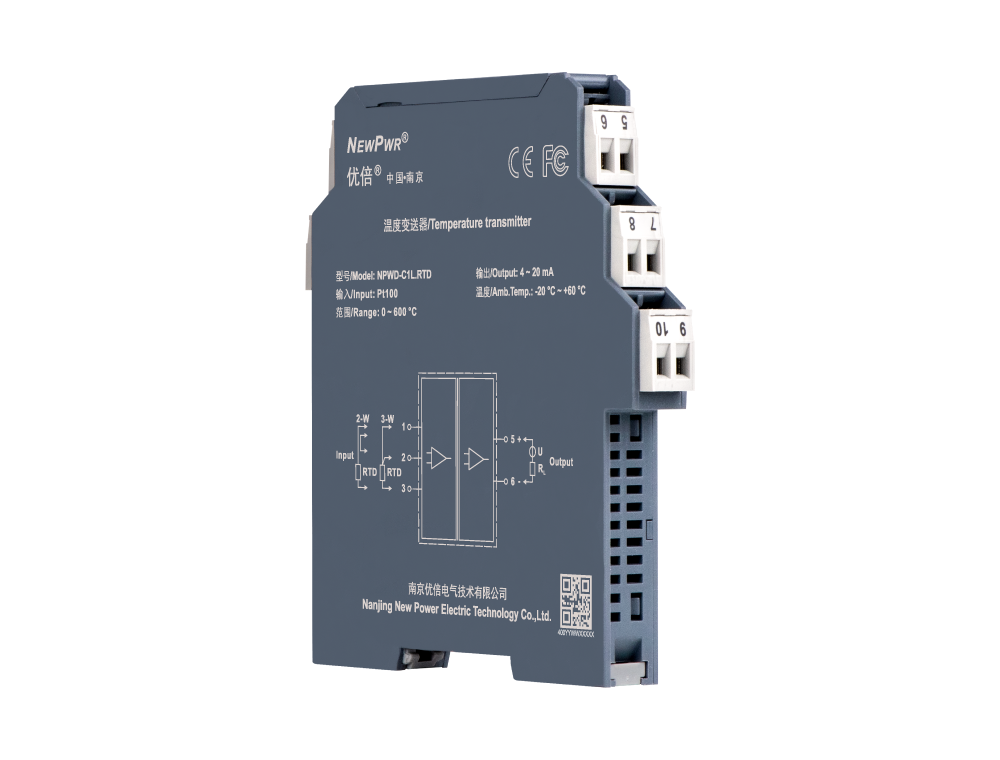

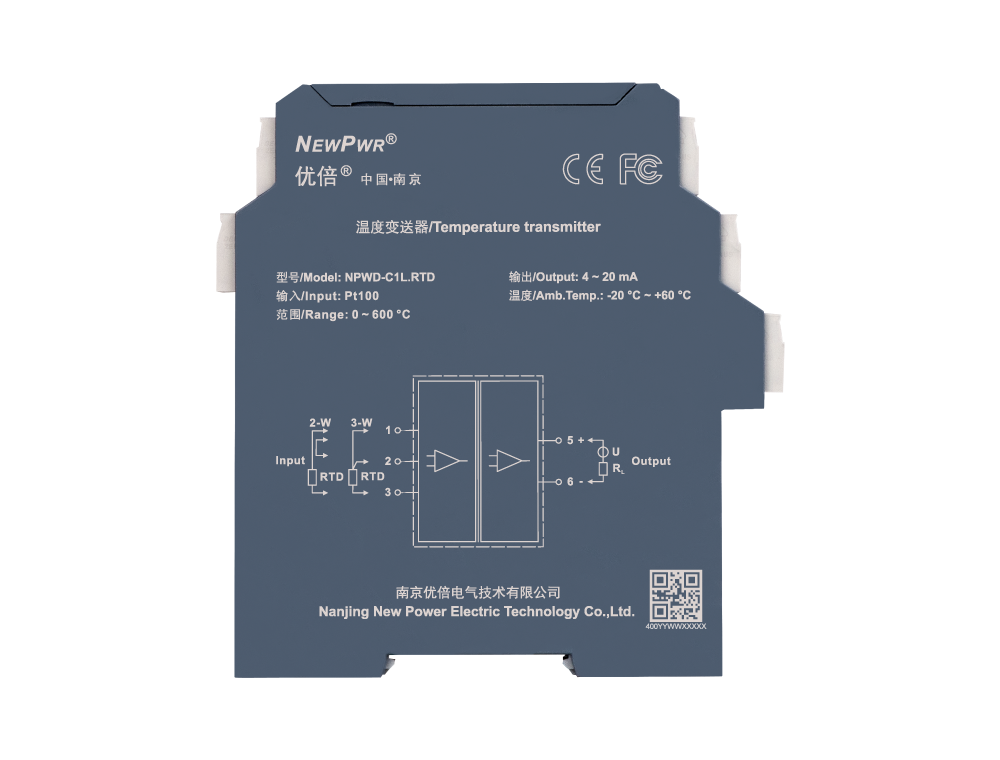

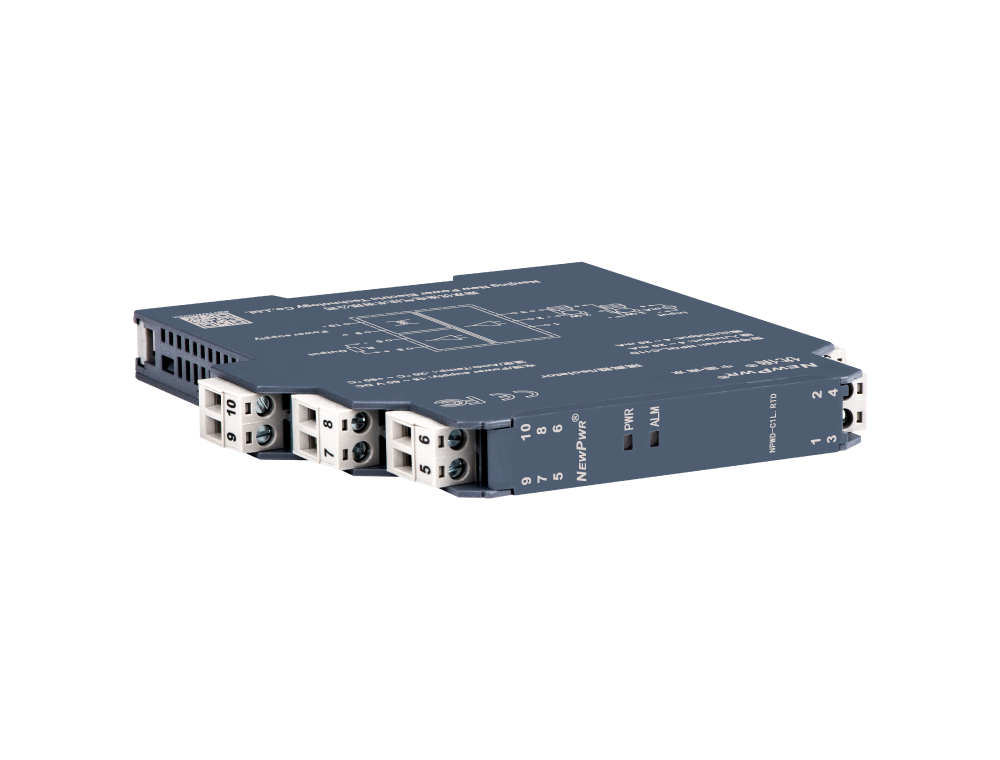

NPWD-C1L.RTD
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 12 ~ 30 V DC 回路供电 |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ＜ [(U-12)/0.02] Ω；；；；；；；U为回路供电电压 |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 | |
| Pt100 | -200 ℃ ~ +850 ℃ | ＜100 ℃，，， ，，±0.1 ℃ | ≥100 ℃，，， ，，±0.1 %F.S. | |
| Cu50 | -50 ℃ ~ +150 ℃ | ＜100 ℃，，， ，，±0.1 ℃ | ≥100 ℃，，， ，，±0.1 %F.S. | |
| Cu100 | -50 ℃ ~ +150 ℃ | ＜100 ℃，，， ，，±0.1 ℃ | ≥100 ℃，，， ，，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 响应功夫 | ≤ 500 ms |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不出格指明的情况下，，， ，，无论输入信号出现何种故障状态，，， ，，在满量程领域内输出均追随输入信号变动 (断线之表，，， ，，断线输出3.5 mA)，，， ，，但最大不超出22 mA，，， ，，最幼不低于3.5 mA) |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
